<tfoot id="oqq6y"></tfoot>

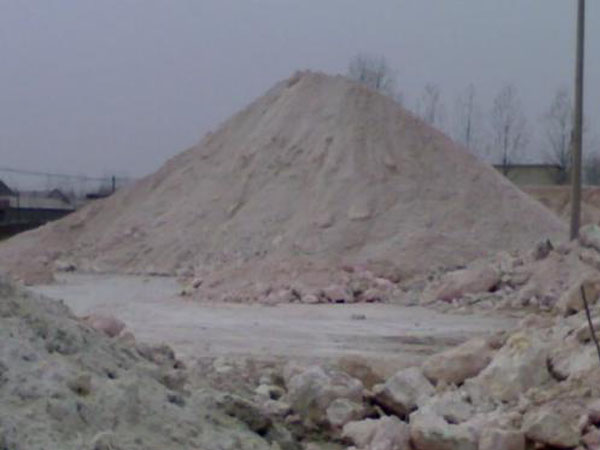

膨潤土應(yīng)用于鑄造主要應(yīng)用于粘土粘結(jié)砂中，因為膨潤土具有粘結(jié)力強、可塑性高、脫膜好、透氣性優(yōu)、高溫濕態(tài)條件下物理化學(xué)性能穩(wěn)定等特點。近代的高壓造型、射壓造型、氣沖造型、靜壓造型及無震擊真空加壓造型等新工藝，也都是以使用粘土濕型砂為前提的，粘土濕型砂適應(yīng)造型條件的能力極強。鑄造用膨潤土主要有鈉基膨潤土和鈣鈉膨潤土兩類，鈉基膨潤土是由天然鈉基膨潤土或人工鈉化膨潤土加工而成，以其復(fù)用性好和濕壓強度高而受鑄造行業(yè)所歡迎。
因具有良好的可塑性，可遏止鑄件夾砂、結(jié)疤、掉塊、砂型塌方等現(xiàn)象，加之成型性強、型腔強度高，便于金屬行業(yè)澆鑄濕態(tài)或干態(tài)型模，是精密鑄件首選的型砂粘結(jié)劑。鈣鈉膨潤土由天然基鈣鈉膨潤土加工而成，是輕型鑄件普遍采用的型砂粘結(jié)劑。它以實用和鑄件清砂便捷而受用戶歡迎。和其他黏結(jié)劑相比，膨潤土有一個重要的特點，就是它具有一定的耐熱能力。只要加熱溫度不太高，脫除了自由水的膨潤土只要加水，仍能恢復(fù)粘能力。膨潤土的粘結(jié)能力只有在加水以后才能表現(xiàn)出來。膨潤土失去粘結(jié)能力，也與它的脫水有關(guān)。
到目前為止，認為膨潤土中的水分有三種形態(tài)：
一種水是自由水，即膨潤土顆粒吸附的水，加熱到100℃以上，就可脫除自由水，脫除了自由水的膨潤土，粘結(jié)能力不受影響；
二種水是牢固結(jié)合水，110℃下長時間加熱，膨潤土可完全脫除自由水，但不會脫除牢固結(jié)合水。已完全脫除自由水的膨潤土，再在較高的溫度（如200℃，300℃）下加熱仍會繼續(xù)減重，說明仍有水分損失。膨潤土經(jīng)這樣加熱脫水后，只要加水，能完全恢復(fù)粘結(jié)能力；
三種水是晶格水，也有人稱之為結(jié)構(gòu)水。晶格水只有在相當(dāng)高的溫度下才能部分或全部脫除。膨潤水的晶格水脫除以后，即喪失粘結(jié)能力，成為死粘土。不同的膨潤土，喪失粘結(jié)能力的溫度不同。由差熱分析實驗證明：一般來說，天然鈉膨潤土的失效溫度為638℃，鈣膨潤土為316℃。
膨潤土具有優(yōu)良的親水性、塑性、膨脹性、黏結(jié)性，可與適量的水結(jié)合成膠體，膨潤土粉細后它在水中能釋放出帶電離子，這種離子間的電斥性，在涂料中起到分散劑的作用。在防水涂料中，高速運動中的膨潤土膠粒與熱瀝青發(fā)生碰撞、切割，將瀝青破碎、膠化。已膠化的瀝青顆粒內(nèi)的極性物質(zhì)對膨潤土微粒發(fā)生吸附作用，使瀝青顆粒表面形成膠體水化膜，降低了瀝青與水的界面張力，阻止瀝青顆粒重新凝聚，從而形成穩(wěn)定的分散相，起到了乳化劑的作用。
.png)
